台达DVCS分布式图像显示控制系统成功应用湛江钢铁监控中心



   [投影之窗消息]   宝钢湛江钢铁项目是广东钢铁产业结构优化调整的龙头项目,是广东适应经济发展新常态、推动产业转型升级的标志性重大项目,同时也是湛江经济跨越发展的重要引擎。该项目承载着湛江的希望和宝钢二次创业的梦想,湛江市委、市政府一定采取切实有效的措施,抓紧解决项目建设中遇到的资金、用地等突出问题,加快推进东海岛铁路、口岸等基础设施和外围配套设施建设,全力以赴为项目快速建设提供最优质的服务和保障,着力打造世界一流的环保型钢铁基地。同时,进一步延伸产业链,形成规模化的钢铁产业集群,实现产城融合发展,推动湛江加快崛起。

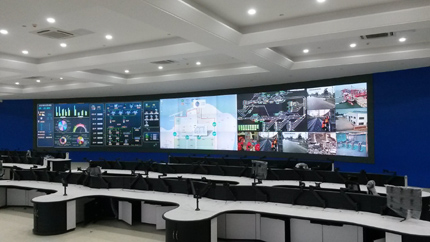

    利用高科技不断提升生产、调度、监控环节的可靠性和实时性,构建综合、实时的指挥监控平台,并通过大屏幕拼接显示系统对庞大的数据信息进行显示和监控,成为现代化钢铁企业发展的新需求。在湛江钢铁项目指挥部监控中心,全厂管理控制中心工程(全厂能源)、全厂通信工程(全厂安保、全厂运输、生产管控)综合用调度大屏用于显示厂区各部门的生产、调度、运维等系统数据,同时也便于对各个生产流程做到实时监控,确保安全。

    台达DVS-67系列DLP显示单元的投影光机的RGB三基色LED光源采用3组6点阵冗余的LED光源模块,每种颜色分别各由1组6个独立电源点阵式LED灯组装置构成,不仅大幅提升了光机亮度,而且由于共有18个独立的RGB三色LED灯泡,当其中某一个或某一组灯泡发生故障时,其余LED灯泡仍然能够继续提供输出,不会影响单元的正常显示,并可保持图像的关键色彩信息。每个LED灯组采用独立电源模块驱动,因此显示单元不会出现黑屏故障。

    1. 每路信号通过独立处理器处理,采用网络作为信号传输交换通道。可支持多达数百路信号的接入和显示输出;
    2. 整个系统的计算分散在各个处理器中,每路信号都是独立通道处理,可确保所有信号的实时性;
    3. DVCS分布式系统的SRIS超高分处理器可支持高达102400*7680分辨率信号点对点像素显示,通过DVCS系统超高分可视化平台对湛江钢铁多种生产监控数据信息进行处理整合,以图形化、组态化、超高分、超大画面的方式在大屏幕上进行实时动态显示;
    4. 全数字化图像处理与无损传输,无任何干扰,因此图像品质极佳;
    5. 所有信号利用网络传输、交换和连接,所有接入该网络的信号源都可以在拼接墙上显示,因此系统构架灵活,可扩展性很强;
    6. 每个处理器只负责一路信号,某个处理器故障不会影响其它处理器及系统正常运行;
    7. 不需要大量VGA、DVI电缆,系统电功率消耗很低,绿色环保;
    8. 支持多组显示终端接入、集中管理及控制功能。

   在该项目中,用户选用台达DVCS分布式图像控制系统作为用户诸多专业监控管理及应用系统信号的接入与整合的处理核心,正是基于DVCS分布式控制系统强大的图像处理功能及超强的信号接入能力,可以很好的满足安全生产调度指挥中心对分布不同区域的子系统的高度集成需求。同时,DVCS具有独特的独立信道高带宽传输技术,整个系统除了更加稳定可靠,扩展性强外,更加有效的克服了传统的视频传输模式对距离的限制。



    项目方案

    台达集团-中达电通根据湛江钢铁项目对监控中心综合用调度大屏的招标要求并结合实际需要,提供了一套67寸3行×16列的监控显示系统,采用了台达DVS-67系列DLP显示单元并选用台达全球首创的DVCS分布式图像显示控制系统,为湛江钢铁提供了最优化的解决方案。

    同时,DVS-67系列DLP显示单元采用1+1冗余电源系统,两套电源系统可接两个独立电网供应电源,其中一个电网或电源发生故障时,另一电源可实时自动切换不中断供电,无切换时间,同时电源系统可自动报警通知控制系统电源故障。采用模块化可抽换式设计允许热插拔,用户可以在不关机的情况下热插拔更换新电源。

    由于项目中大屏幕显示系统规模较大,且需要被多个生产管理部门使用,因此,整套图像控制系统的信号处理能力及超高分辨率可视化显示功能如何,成为选择的关键。选择台达DVCS分布式图像控制系统作为核心控制,拥有如下显著优势:

    除此之外,项目中还应用了台达DVSweb视讯智能监测系统,DVSweb视讯智能监测系统是针对DLP大屏幕系统设备安全运行的实时监测系统,可不间断实时监测显示设备工作状态并提供多种报警方式,使系统的可能故障能够被有效提前处理维护,减少系统故障率,全面保障大屏幕显示系统长期安全稳定运行。

    项目总结

    湛江钢铁项目监控中心综合调度大屏作为一个高度集成化的生产管理系统,各子系统之间有着密不可分的信息集成和数据交换,以基于规则的分型调度模型为基础构建生产调度系统,通与其它子系统的紧密集成可以实现集成调度。生产调度系统通过与其它子系统之间的数据共享、功能集成,达到获取生产现场数据、提高实时状态监控能力的目的。

    目前,湛江钢铁项目监控中心综合用调度大屏已经投入营运,台达提供的DVCS分布式图像显示控制系统运行良好,得到了湛江钢铁用户的高度肯定。
